スケーラブルなWebサイトを構築したい（Web2台構成）

お客さま自身で構築した仮想マシンをテンプレート化して保存しておくことで、同じ設定の仮想マシンを簡単に複製（増設）することが可能です。 本マニュアルでは、活用マニュアル「Webサイトの本番環境を構築したい（Web1台構成）」で作成した「web01」のスナップショットからテンプレートを作成し、そのテンプレートからもう1台仮想マシンを作成して2台構成で運用するケースを紹介します。

1台目と同様に2台目のサーバーにアクセスできるようにファイウォールとポートフォワードの設定を変更します。そして、web2台構成で運用するサーバーをロードバランサーに登録してスケーラブルにサイト運用をする手順を紹介します。

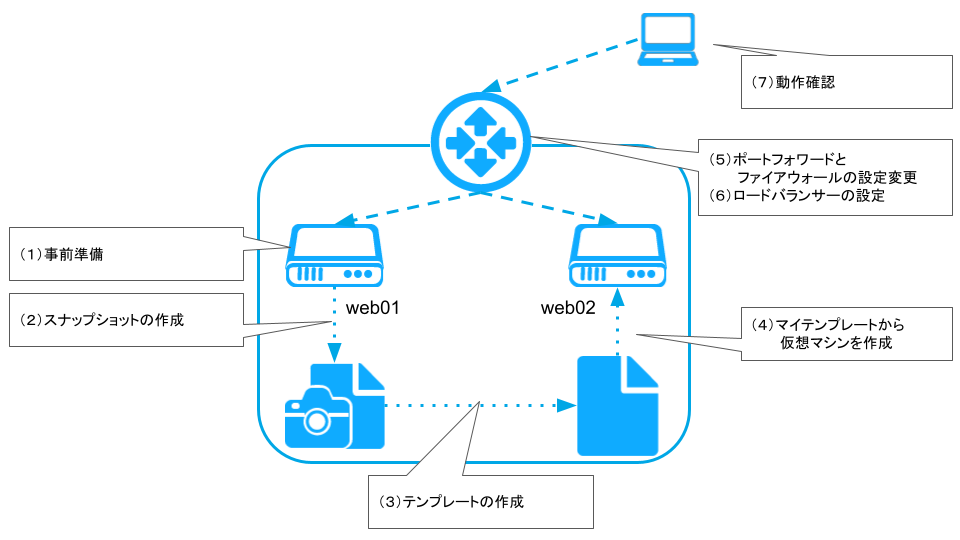

目次

  1. 事前準備
  2. スナップショットの作成
  3. テンプレートの作成
  4. マイテンプレートから仮想マシンを作成
  5. ポートフォワードとファイアウォールの設定変更
  6. ロードバランサーの設定
  7. 動作確認

1. 事前準備

  1. スナップショットを作成する前に、複製元の仮想マシン固有の設定の無効化を行います。 web01の設定例は以下のとおりです。
    // 「データディスクの追加・アタッチ方法」※1の3-⑥の操作で追加した行をコメントアウト
[root@web01 ~]# vim /etc/fstab


#UUID=181a3582-5212-4b53-8e28-94c711b0f7b4 /data xfs defaults 0 0

// 「Mackerelを使ったリソース監視」※2で設定したMackerelエージェントのIDを上書きされないようにファイル名を変更
[root@web01 ~]# mv /var/lib/mackerel-agent/id /var/lib/mackerel-agent/id.backup

// 念のためメモリーの内容をディスクに書き込む
[root@web01 ~]# sync

※1：「データディスクの追加・アタッチ方法」をご参照ください。
※2：「Mackerelを使ったリソース監視」をご参照ください。

  1. 運用的に可能であれば、複製元の仮想マシンにて下記を実施します。
    // SSHホスト鍵の削除※
[root@web01 ~]# rm -f /etc/ssh/ssh_host_*

// キャッシュをクリア
[root@web01 ~]# dnf clean all

// コマンド実行履歴の消去
[root@web01 ~]# history -c
  • ※複製元・複製先仮想マシンで同じSSHホスト鍵にならないよう対応します。本対応が難しい場合、後述の複製先の仮想マシンにて同様の対応をご検討ください。
  • ※SSHホスト鍵を再作成すると、クライアントからログインする際に「SSHホスト鍵が一致しない」という警告/エラーが発生することがあります。フィンガープリントを確認いただき、SSHホスト鍵の更新を行ってください。

2. スナップショットの作成

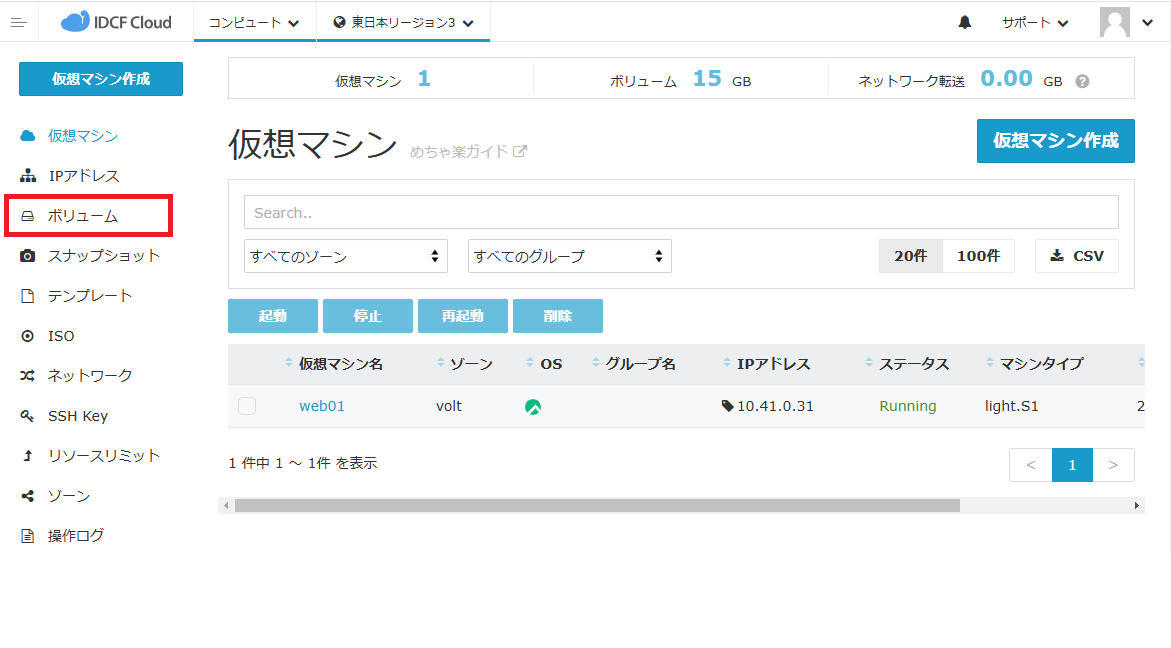

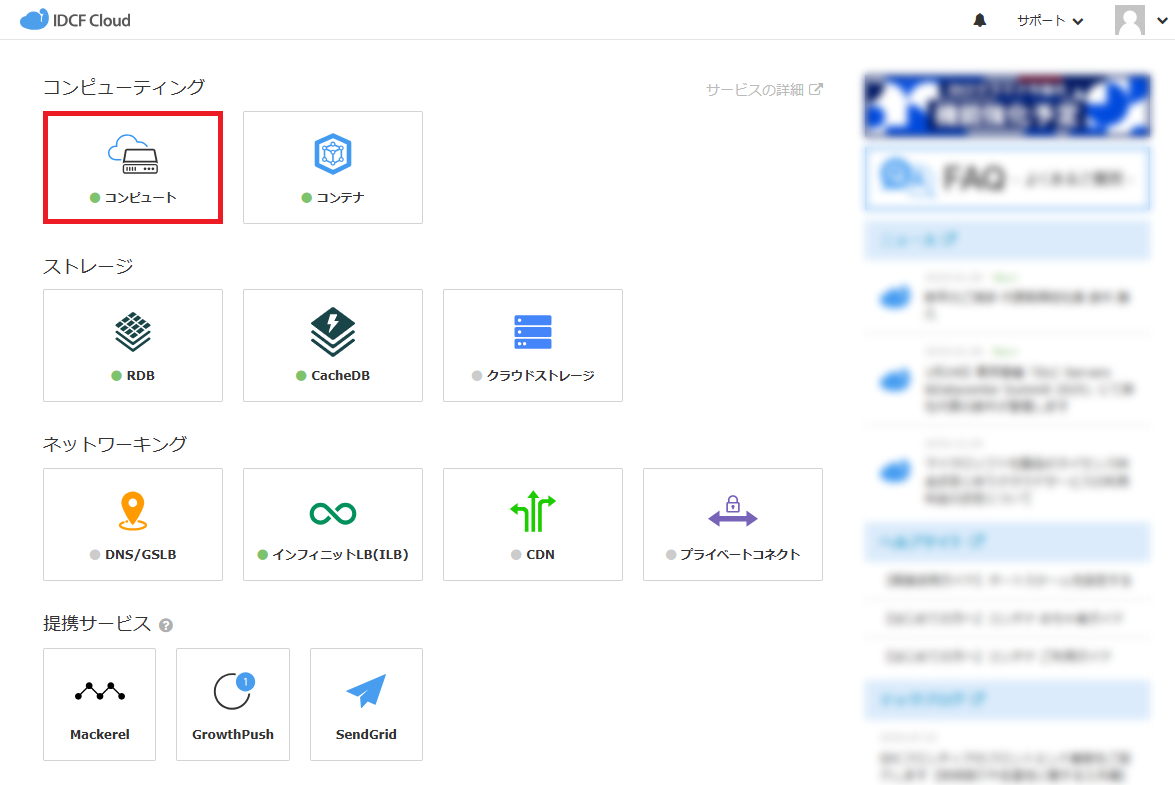

  1. IDCFクラウドにログインし、クラウドコンソールのトップページのサービス一覧から、［コンピュート］>［ボリューム］とクリックし、「ボリューム」画面に移動します。

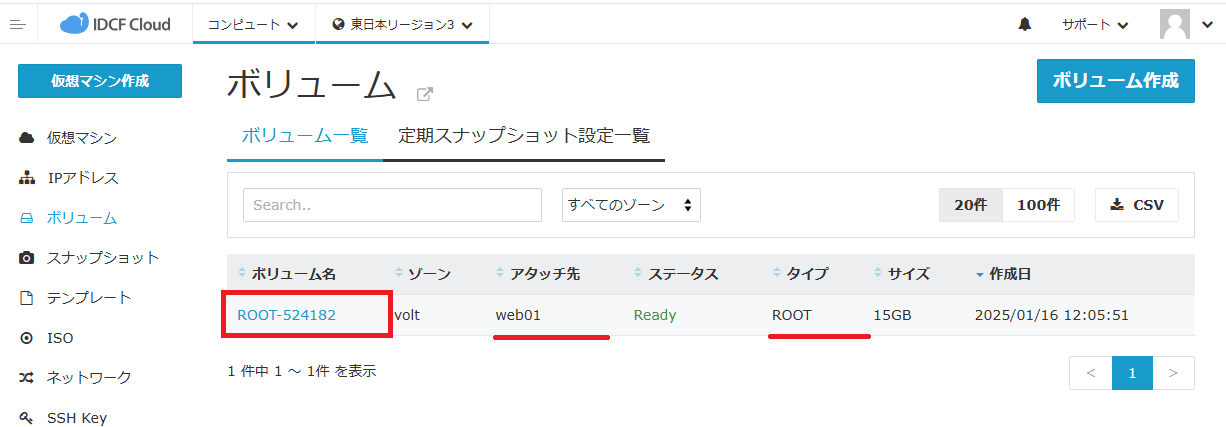

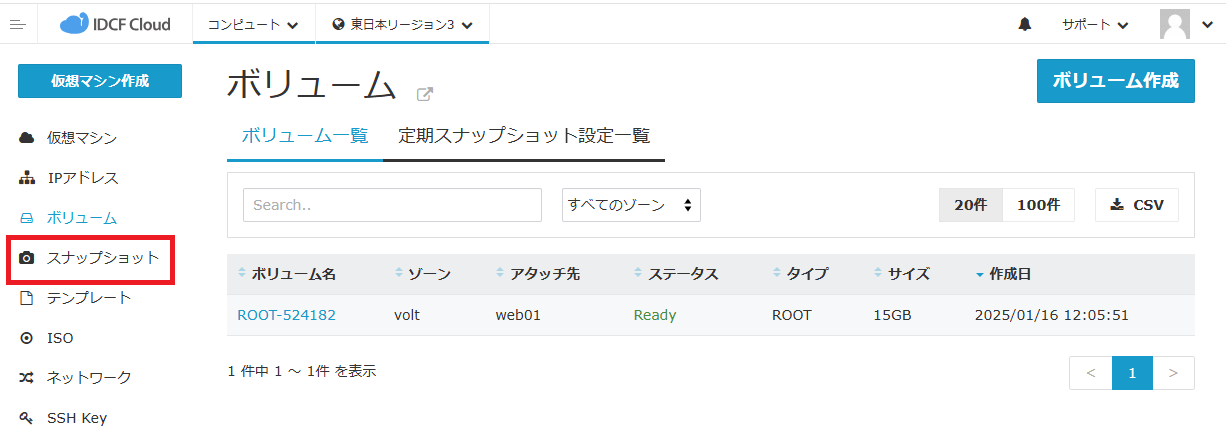

  1. 表示されたボリューム一覧より、「ボリューム名」「アタッチ先」「タイプ」等から、スナップショット対象のボリュームを確認し、「ボリューム名」をクリックします。

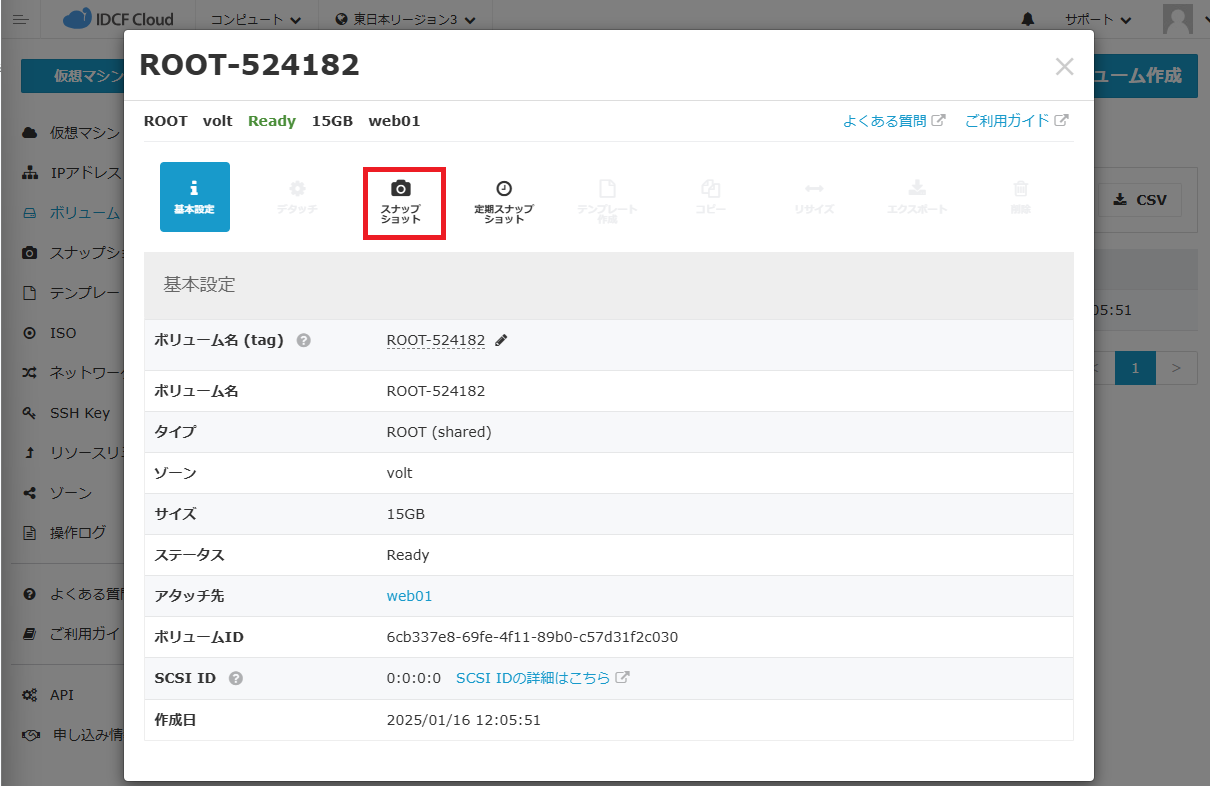

  1. ボリューム詳細画面にて［スナップショット］をクリックします。

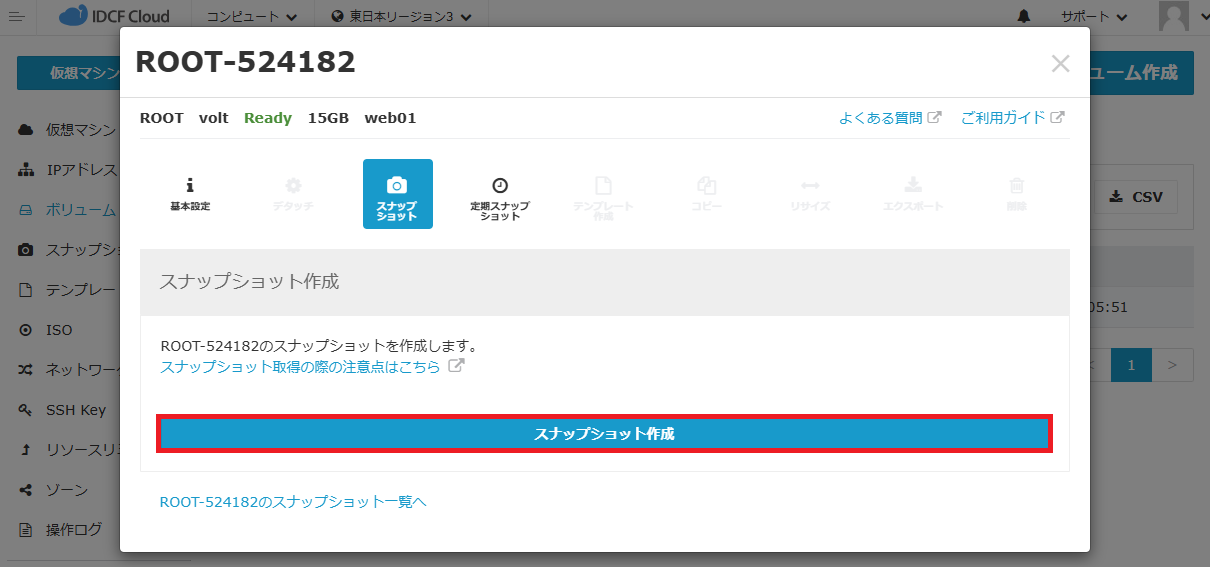

  1. ［スナップショット作成］をクリックします。

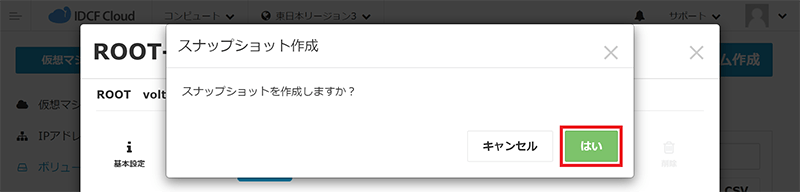

  1. 「スナップショットを作成しますか？」というポップアップが表示されるので［はい］をクリックします。

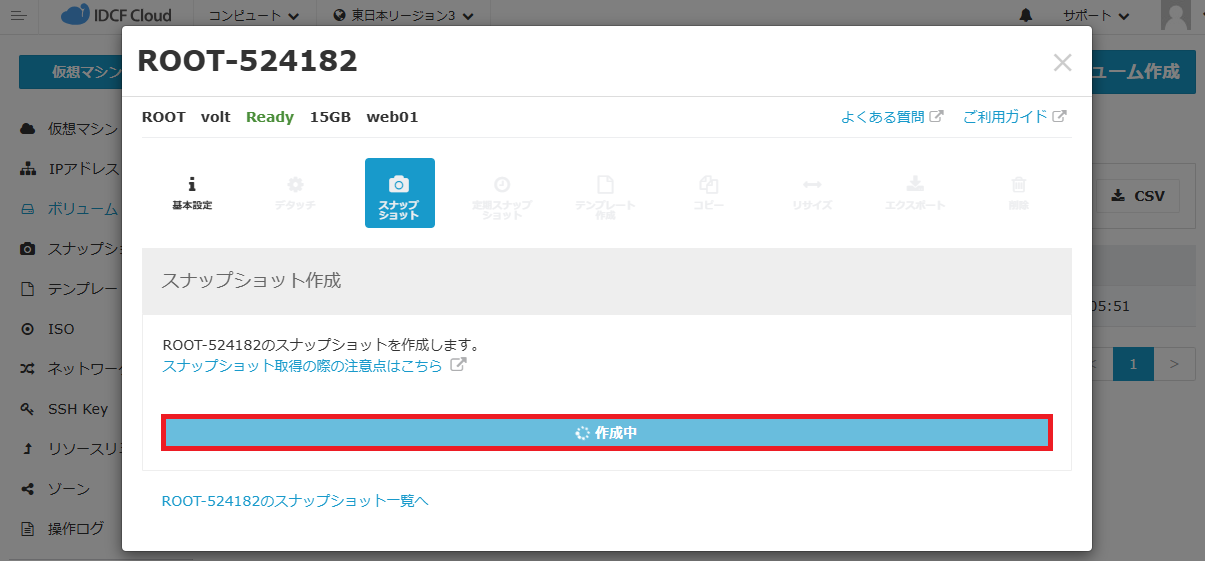

  1. 「作成中」と表示されるので、数分待ちます。

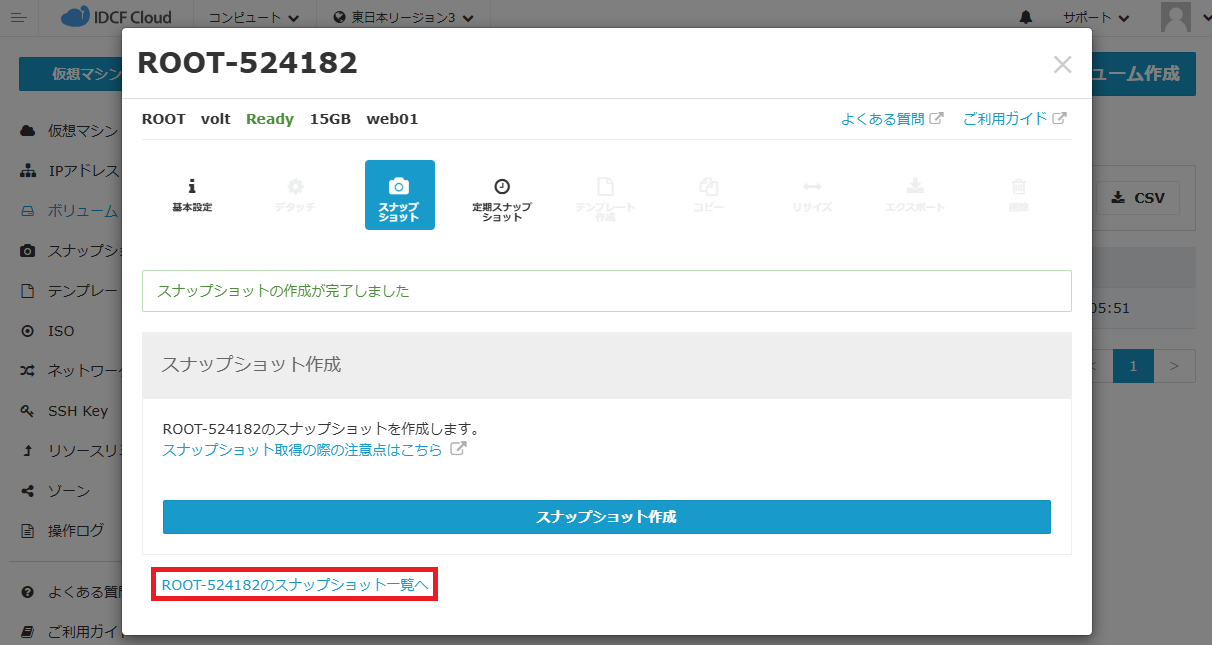

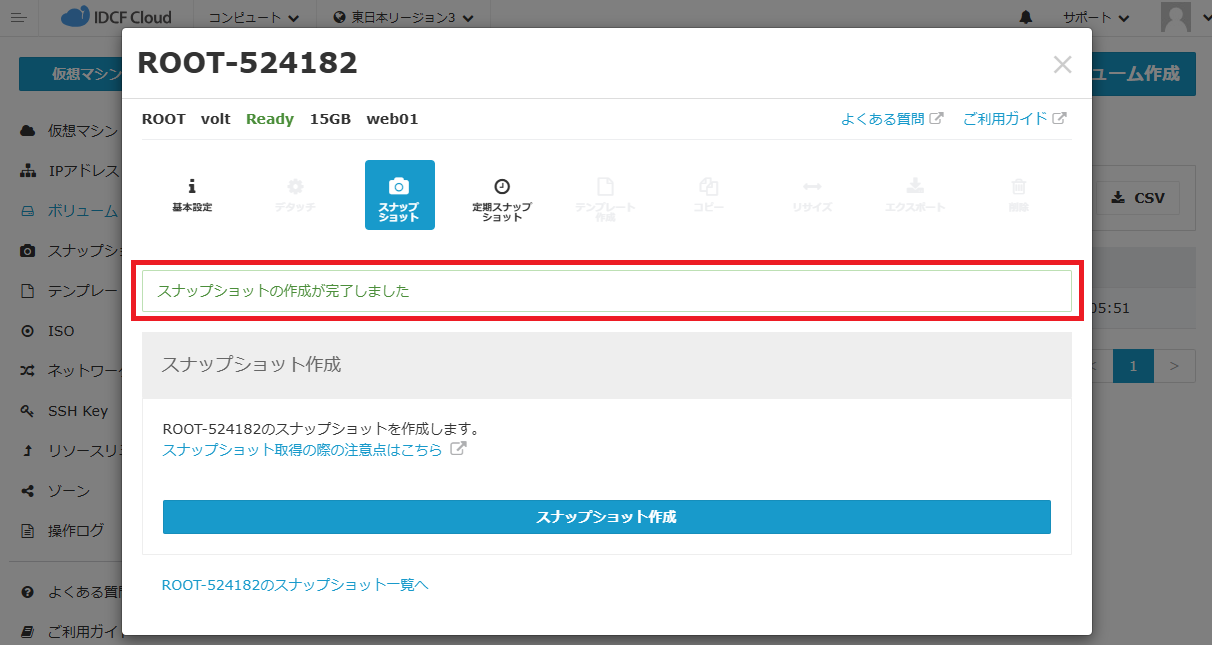

  1. 「スナップショットの作成が完了しました」と表示されます。
  1. ［<ボリューム名>のスナップショット一覧へ］もしくは、左メニューから［スナップショット］をクリックします。

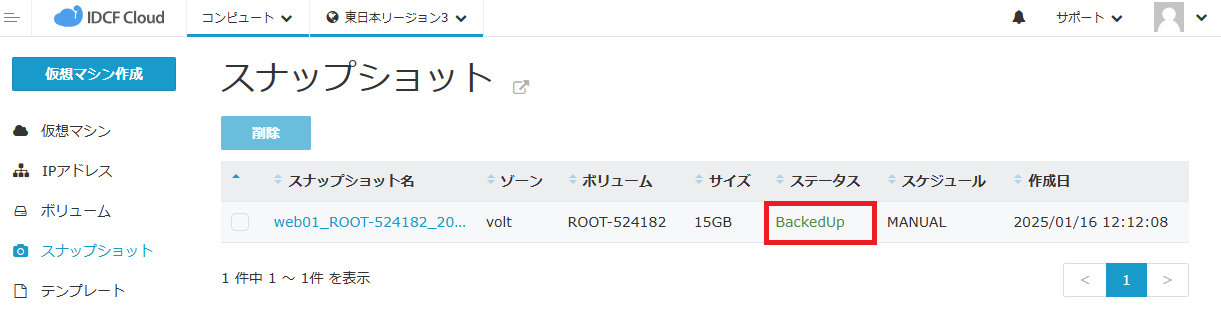

  1. スナップショット一覧より、対象スナップショットのステータスが「BackedUp」と表示されることを確認します。

以上で、スナップショットの作成は完了です。

3. テンプレートの作成

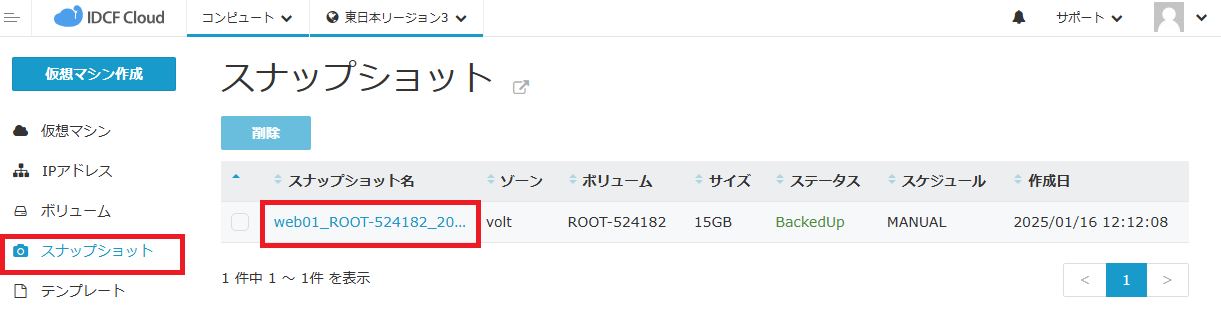

  1. 左メニューから［スナップショット］をクリックし、スナップショット一覧より、上記手順で作成したスナップショットの「スナップショット名」をクリックします。

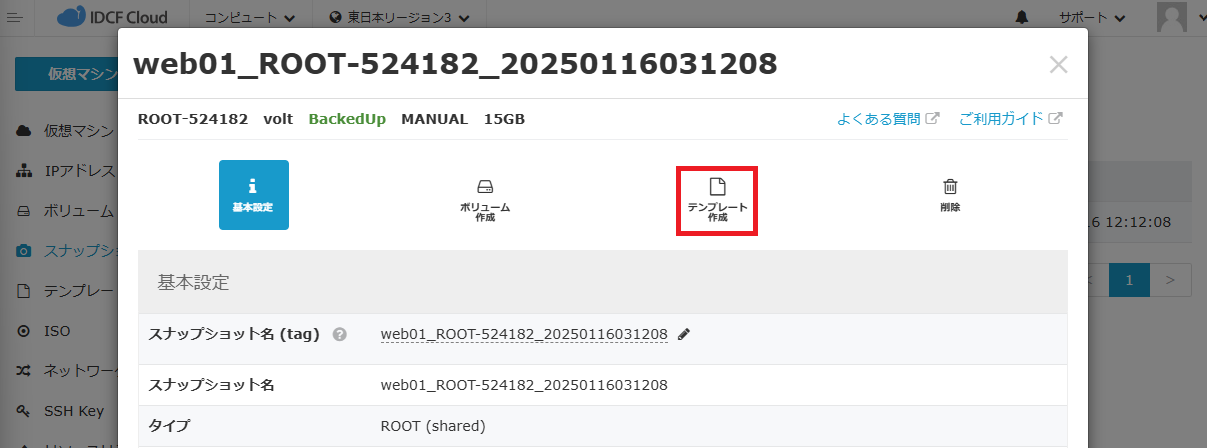

  1. スナップショット詳細画面にて［テンプレート作成］をクリックします。

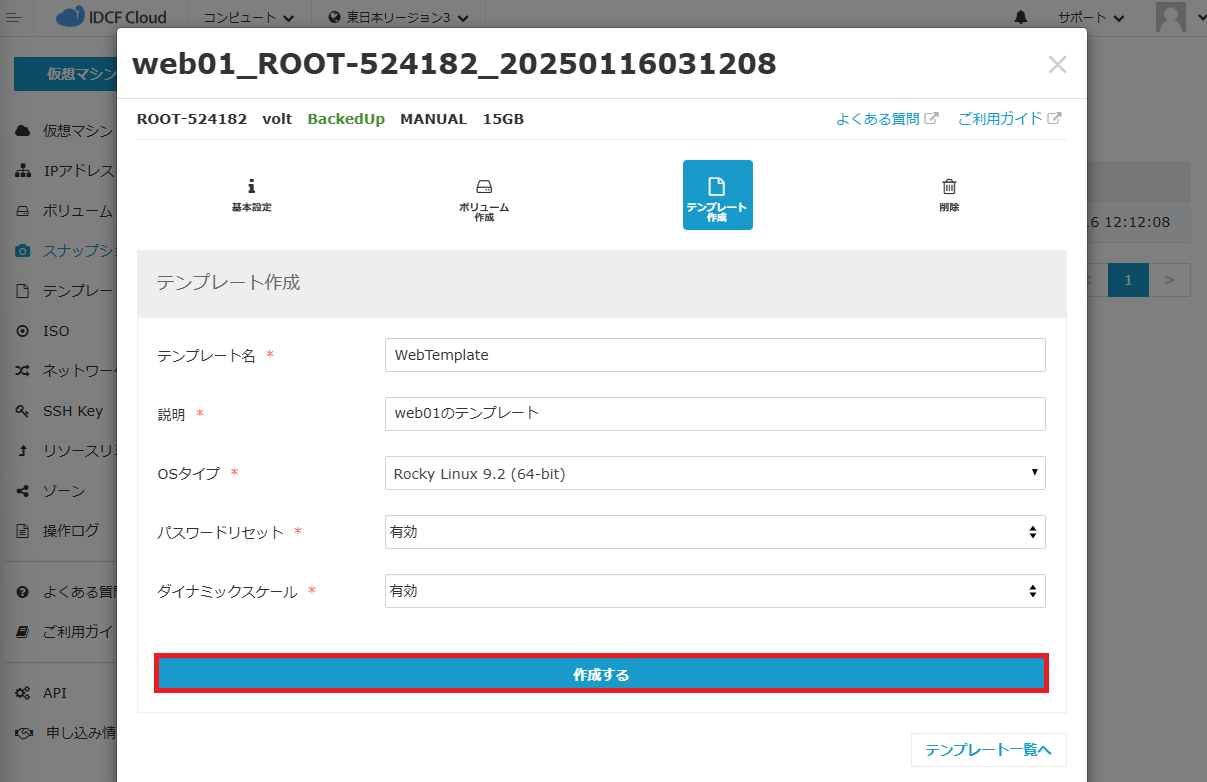

  1. 必要な情報を入力します。
    入力例を以下に示します。
項目設定内容
テンプレート名WebTemplate
説明web01のテンプレート
OSタイプ※お使いのOSタイプと同じもの、もしくは近いものをご選択ください。
パスワードリセット有効
ダイナミックスケール有効
  1. ［作成する］をクリックします。

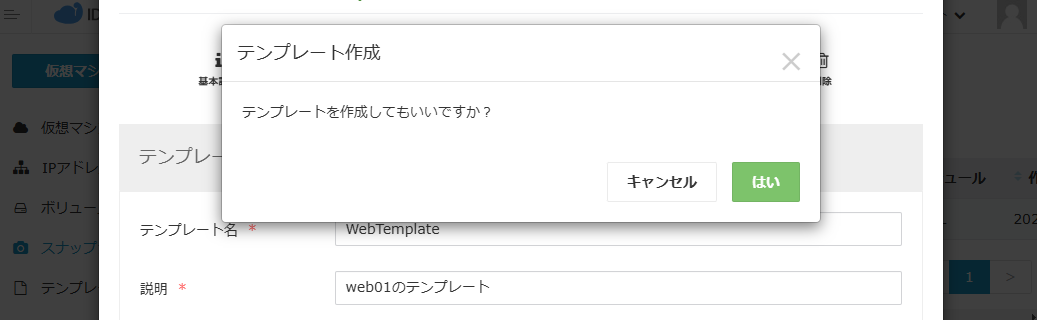

  1. 「テンプレートを作成してもいいですか？」というポップアップが表示されるので［はい］をクリックします。

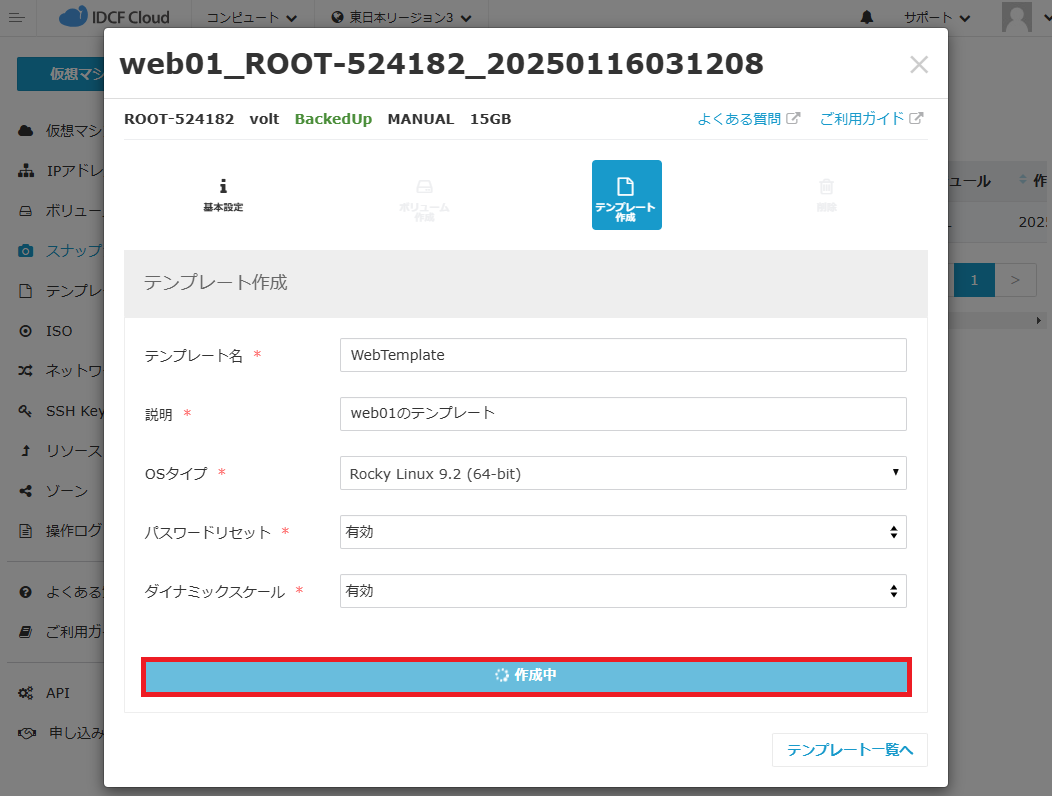

  1. 「作成中」と表示されるので、待ちます。

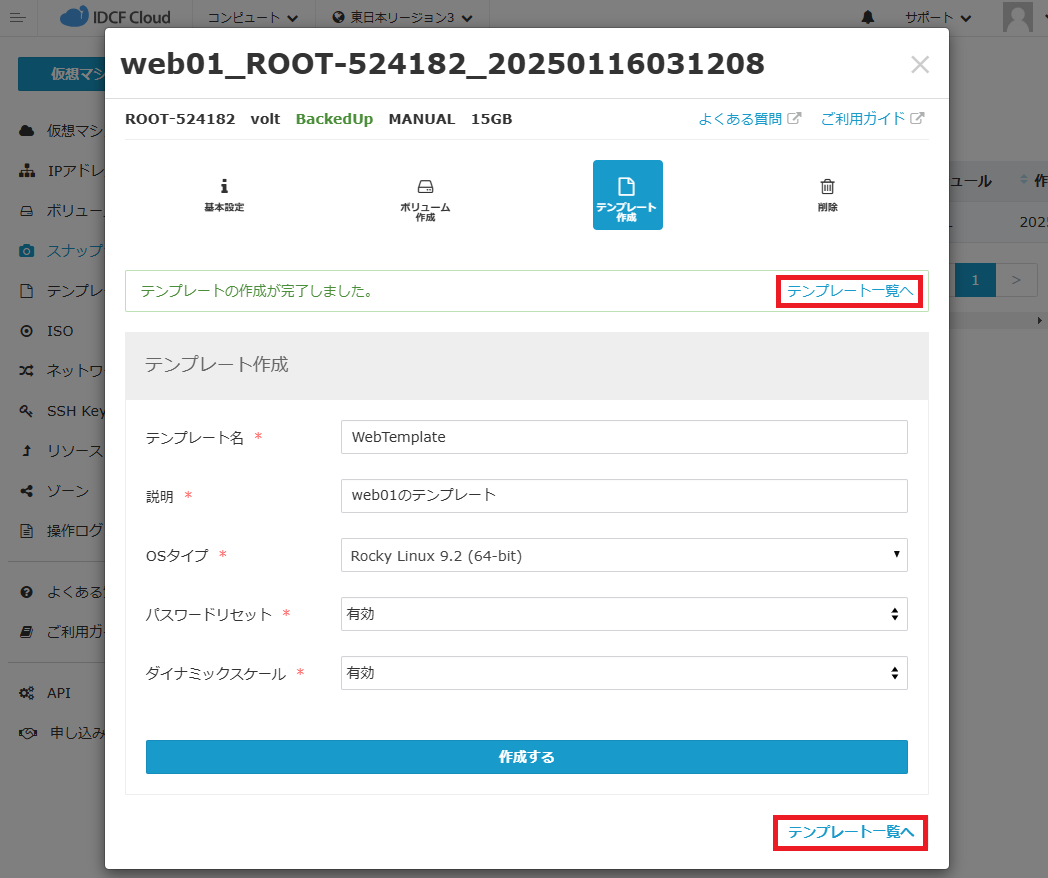

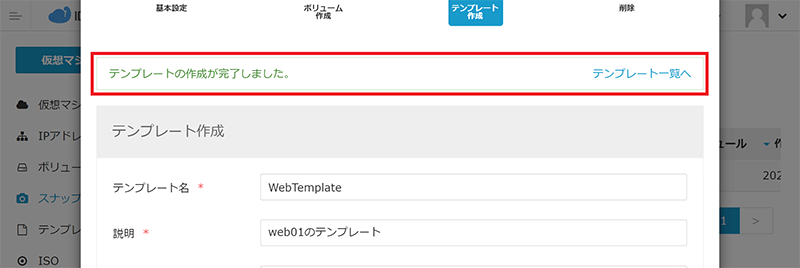

  1. 「テンプレートの作成が完了しました。」と表示されます。
  1. ［テンプレート一覧へ］もしくは、左メニューから［テンプレート］をクリックします。

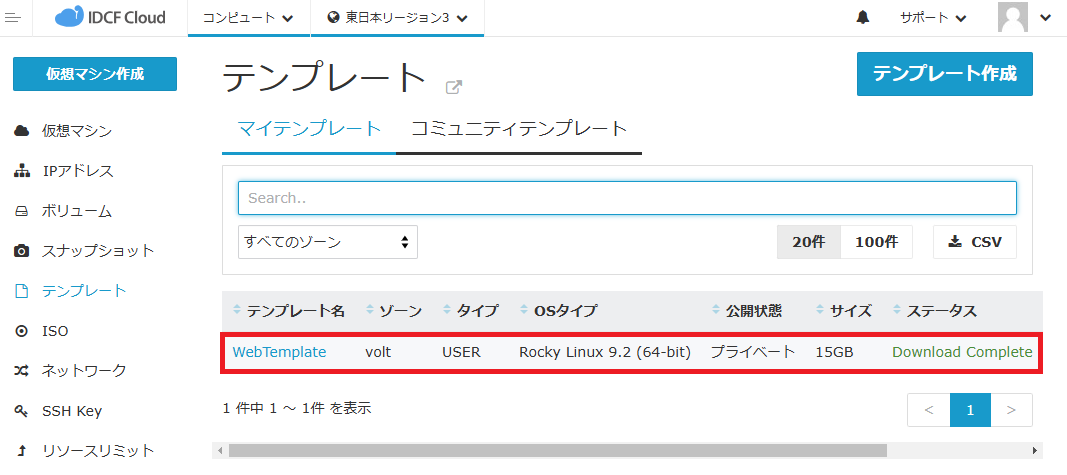

  1. テンプレート一覧より、作成したテンプレートを確認します。

以上で、テンプレートの作成は完了です。

  1. 必要に応じて、「1. 事前準備」で行った設定変更を元に戻します。
    // コメントアウトした行をコメントイン
[root@web01 ~]# vim /etc/fstab
UUID=181a3582-5212-4b53-8e28-94c711b0f7b4 /data xfs defaults 0 0

// ファイル名を元に戻す
[root@web01 ~]# mv /var/lib/mackerel-agent/id.backup /var/lib/mackerel-agent/id

// SSHホスト鍵を再作成※
[root@web01 ~]# systemctl restart sshd

※SSHホスト鍵を再作成すると、クライアントからログインする際に「SSHホスト鍵が一致しない」という警告／エラーが発生することがあります。フィンガープリントを確認いただき、SSHホスト鍵の更新を行ってください。

4. マイテンプレートから仮想マシンを作成

以上の手順で作成したテンプレートから仮想マシンを作成します。

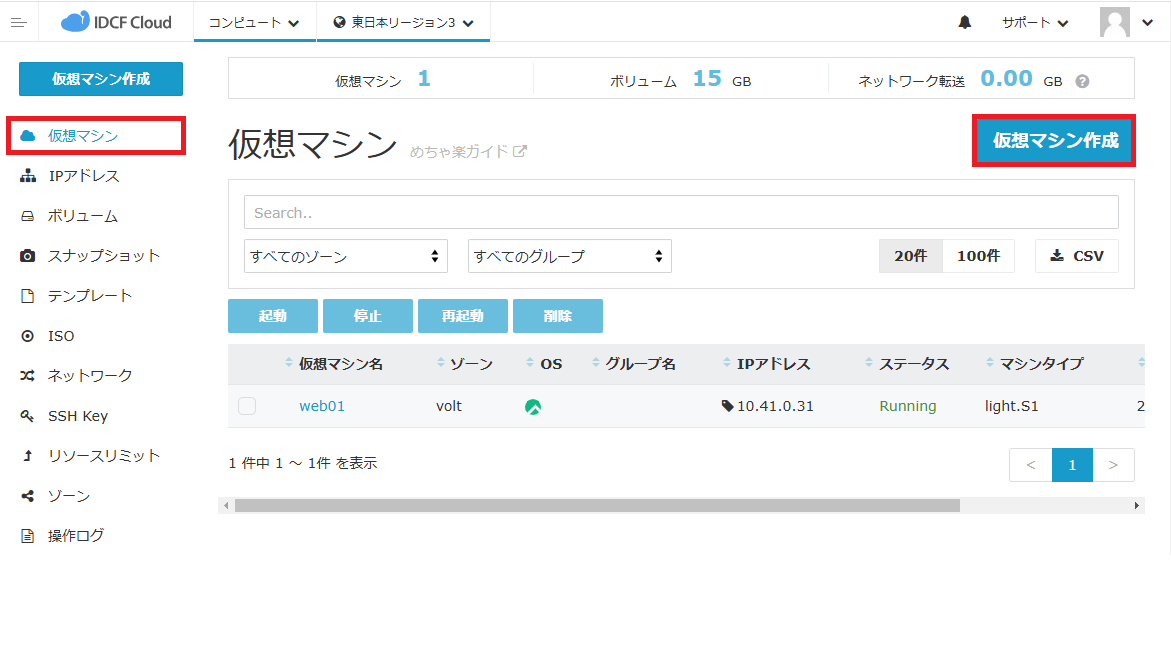

  1. 左メニューから［仮想マシン］を選択し、［仮想マシン作成］をクリックします。
  2. 「仮想マシン作成」画面で、次のように設定します。
項目設定内容
マシンタイプLight.S1
イメージ[My Template] － [WebTemplate] ※注1
ボリュームデータディスクなし（空欄のまま）
SSH Key※注2
仮想マシン台数1台
ネットワークインターフェース※注3
詳細情報 - マシン名web02
詳細情報 - グループ（なし）
  • ※注1：「イメージ」の項目で「My Template」をクリックし、上記手順で作成したテンプレート「WebTemplate」を選択します。
  • ※注2：SSH Keyの項目は、［SSHキー選択］を選び、作成済みのSSHキーを選択します。SSH秘密鍵を別途作成する場合は［作成］を選択し、生成された秘密鍵をローカルPCに保存します。詳しくは「めちゃ楽ガイド」6ページの手順3をご参照ください。
  • ※注3：ご利用のアカウントによってネットワークインターフェースとして選択できるゾーン名が異なります。普段お使いのゾーン名をご選択ください。

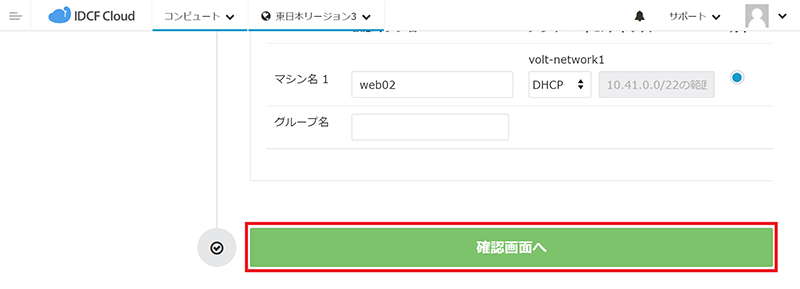

  1. 設定後、画面下部の［確認画面へ］をクリックします。

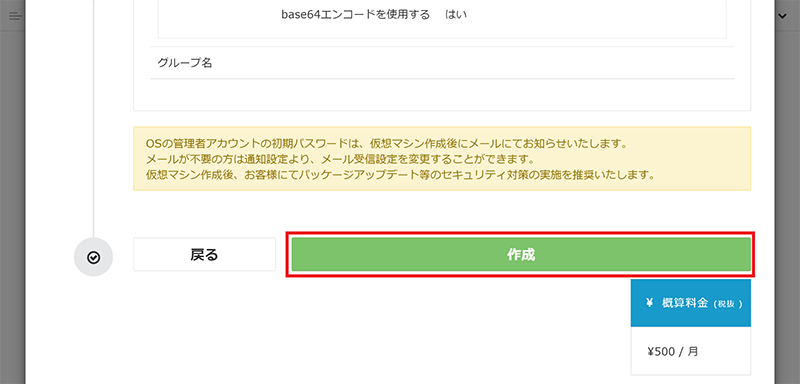

  1. 確認画面で設定内容を確認し、画面下部の［作成］をクリックします。

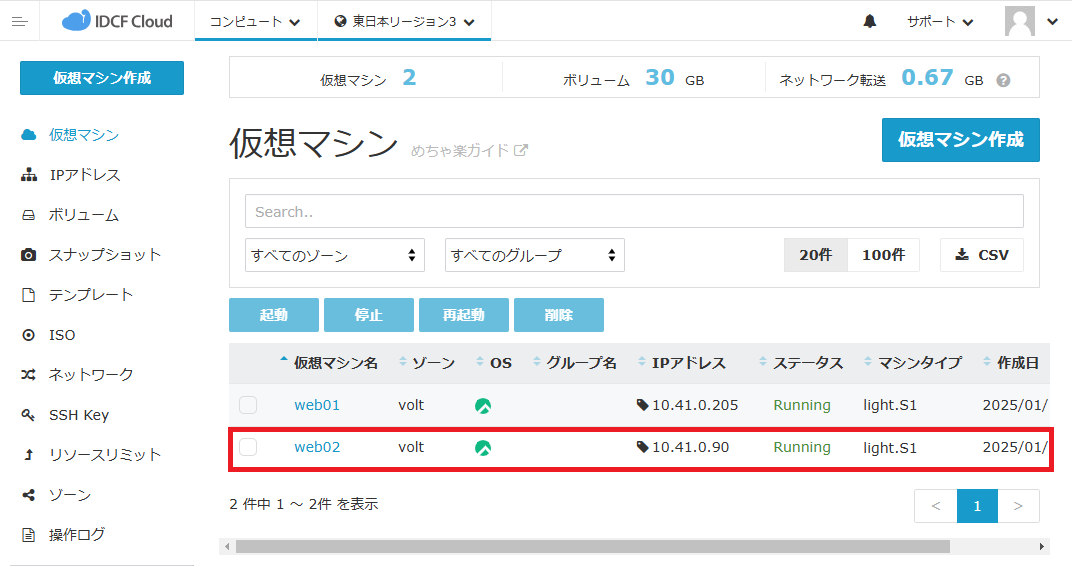

  1. 仮想マシン一覧に作成した仮想マシン（web02）が追加されます。

以上で、仮想マシンの作成は完了です。

5. ポートフォワードとファイアウォールの設定変更

「web01」と「web02」に同じパブリックIPアドレスでアクセスできるように、ファイアウォールとポートフォワードの設定を変更します。

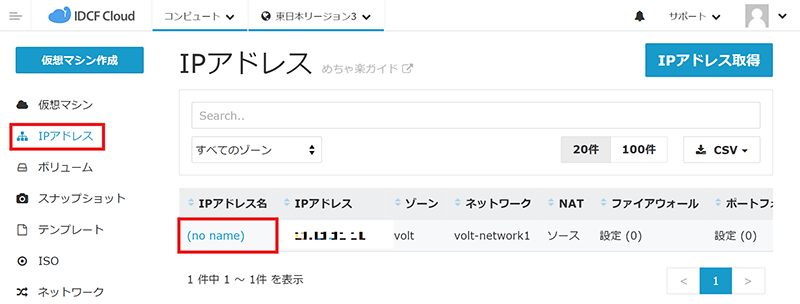

  1. 左メニューより［IPアドレス］を選択し、「IPアドレス」画面で表示されているIPアドレス名をクリックします。

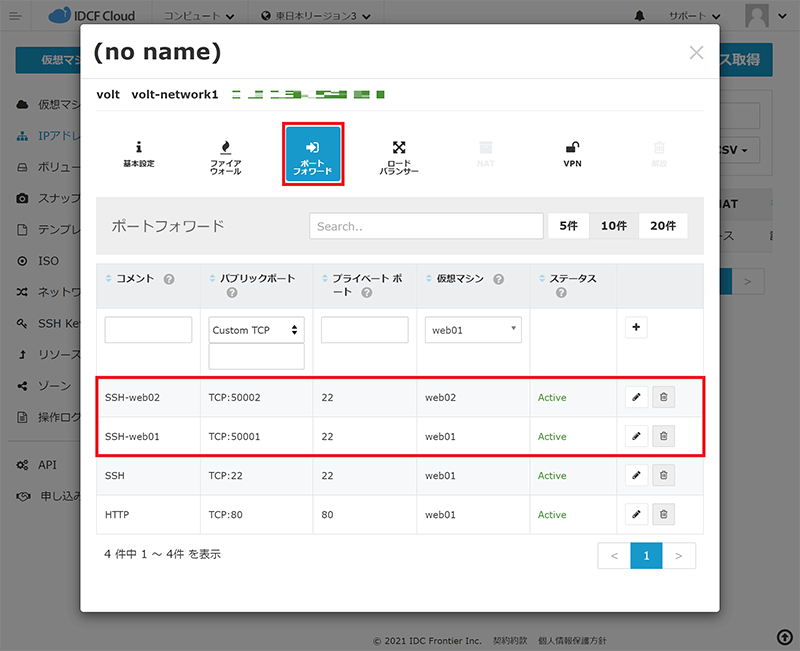

  1. IPアドレス詳細画面で［ポートフォワード］タブを選択し、次の設定を追加します。
    コメントパブリックポートプライベートポート仮想マシン
    SSH-web01Custom TCP 5000122web01
    SSH-web02Custom TCP 5000222web02

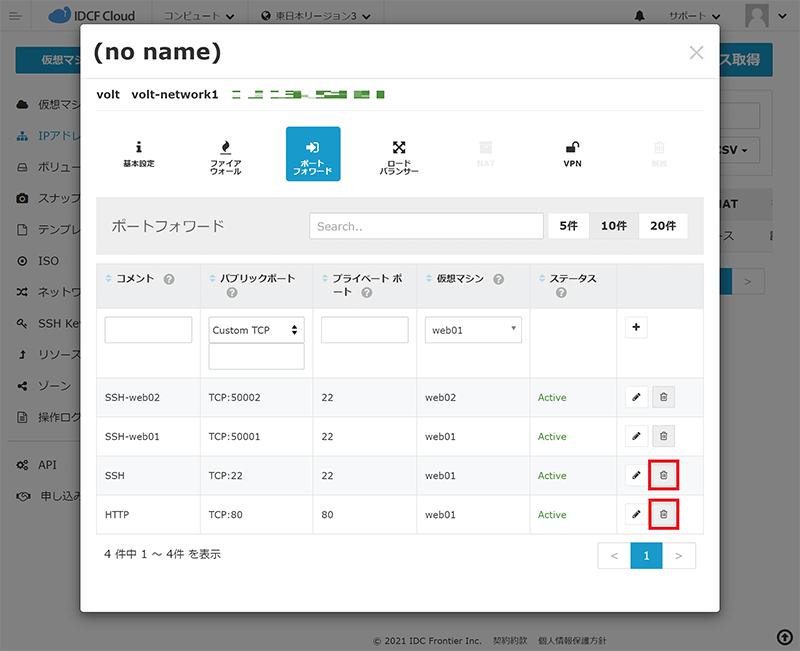

  1. ポートフォワードのSSHとHTTPのルールを削除します。

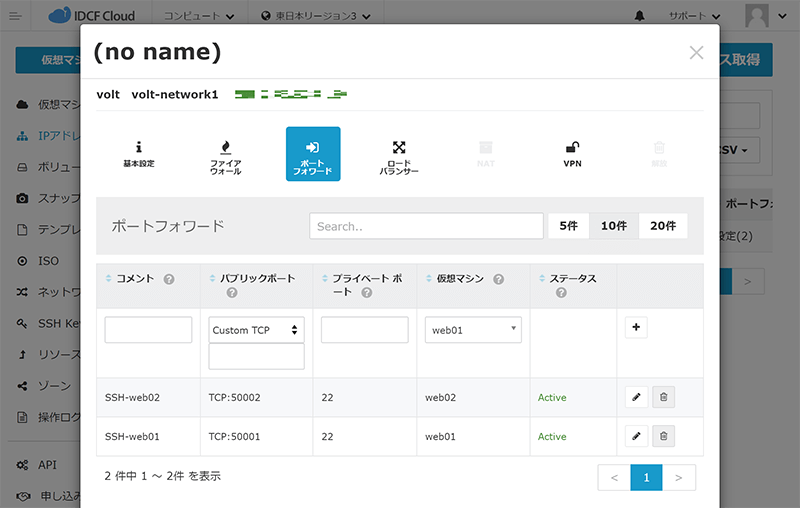

  1. ポートフォワードのルールは以下のようになります。

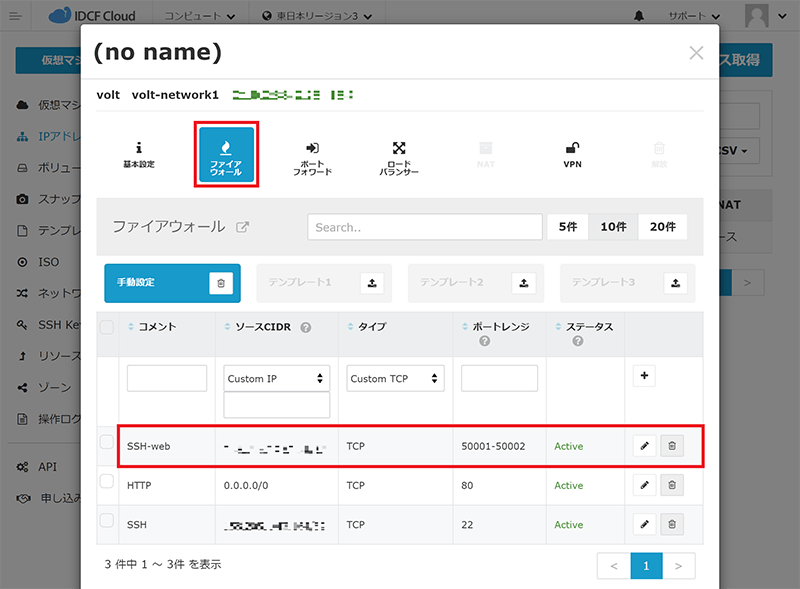

  1. 同じくIPアドレス詳細画面で［ファイアウォール］タブを選択し、次の設定を追加します。
コメントソースCIDRタイプポートレンジ
SSH-webMy IPCustom TCP50001-50002

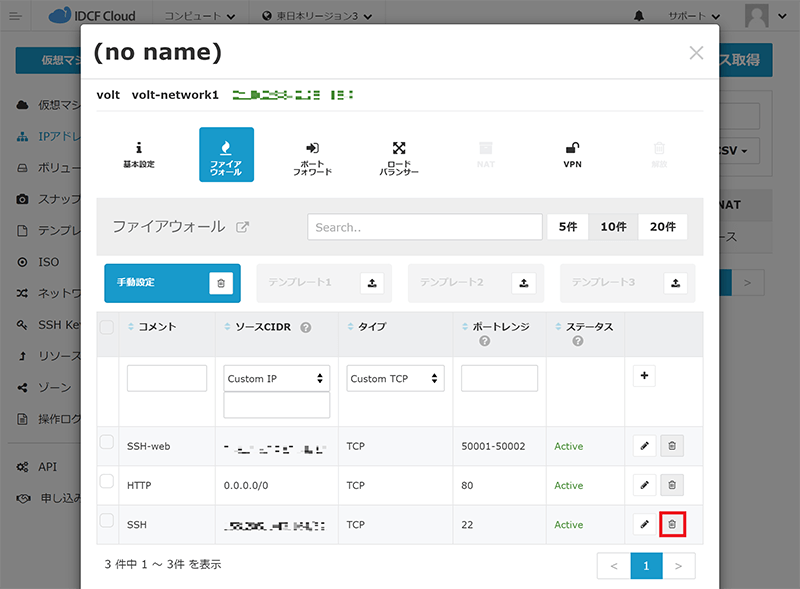

  1. ファイアウォールのSSHルールを削除します。

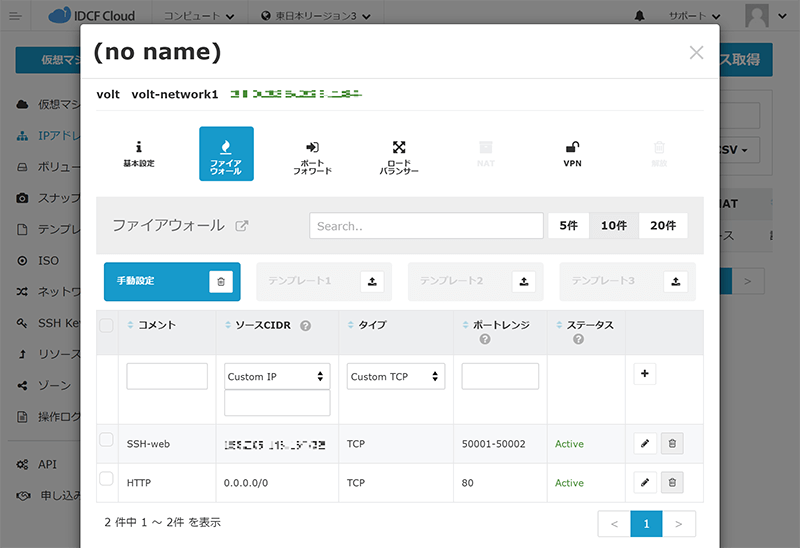

  1. ファイアウォールのルールは以下のようになります。

6. ロードバランサーの設定

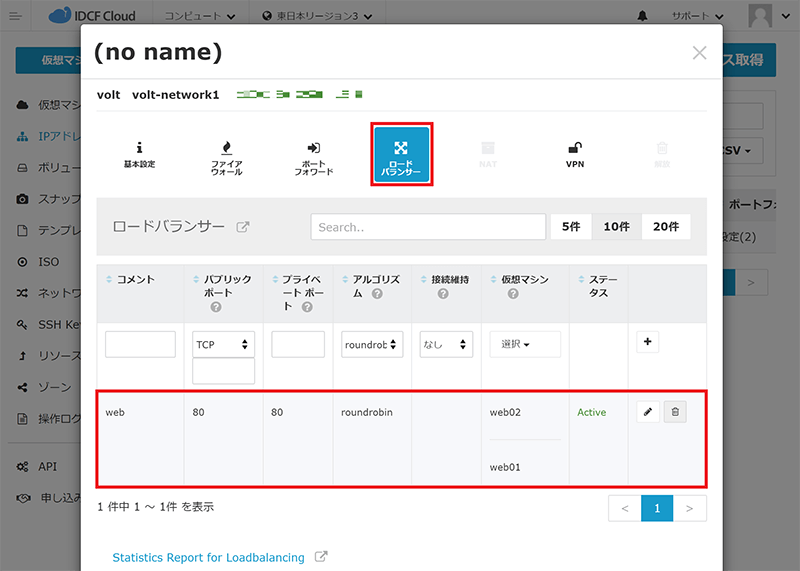

  1. IPアドレス詳細画面で［ロードバランサー］タブを選択し、次のように設定します。
    コメントパブリックポートプライベートポートアルゴリズム接続維持仮想マシン
    webHTTP (80)80roundrobin（なし）web01,web02

7. 動作確認

仮想マシン「web01」「web02」にてテスト用ページを作成し、バランシングされることを確認します。

  1. 「1. 事前準備」の手順2の対応ができなかった場合、複製先の仮想マシン「web02」にて下記を実施します。
// SSHホスト鍵の削除・再作成※
[root@web02 ~]# rm -f /etc/ssh/ssh_host_*
[root@web02 ~]# systemctl restart sshd

// キャッシュをクリア
[root@web02 ~]# dnf clean all

// コマンド実行履歴の消去
[root@web02 ~]# history -c

※SSHホスト鍵を再作成すると、クライアントからログインする際に「SSHホスト鍵が一致しない」という警告/エラーが発生することがあります。フィンガープリントを確認いただき、SSHホスト鍵の更新を行ってください。

  1. 仮想マシン「web01」「web02」にて、テスト用ページを作成します。

web01

[root@web01 ~]# chown -R apache:apache /var/www/html
[root@web01 ~]# echo web01 > /var/www/html/index.html

web02

[root@web02 ~]# chown -R apache:apache /var/www/html
[root@web02 ~]# echo web02 > /var/www/html/index.html
  1. ブラウザにて、「5.ポートフォワードとファイアウォールの設定変更」で設定したIPアドレスにHTTPでアクセスします。

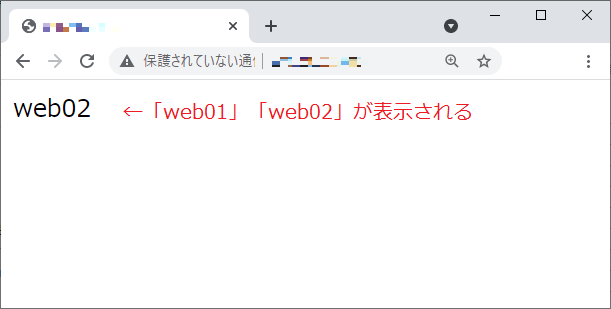

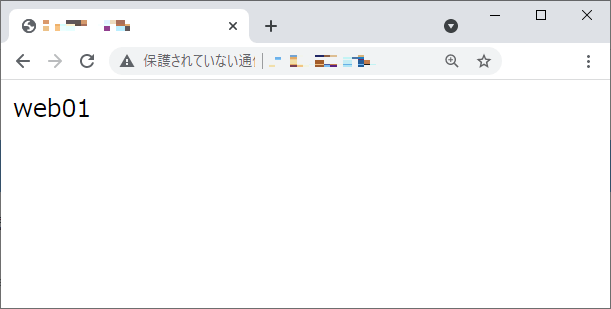

  1. ブラウザからの再読み込みを数回繰り返し、テスト用ページにて「web01」「web02」が分散して表示されることを確認します。
